逆变电源

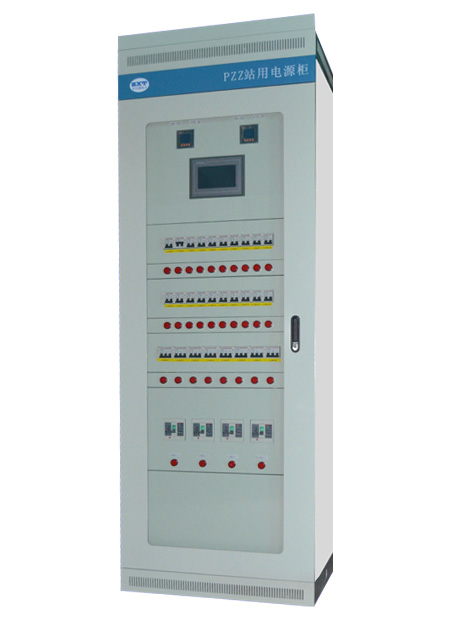

智能站用电源柜

  • 智能站用电源柜
  • 智能站用电源柜
  • 智能站用电源柜

· 产品类别:智能站用电源屏

· 产品品牌:【中兴通】-智能站用电源柜

· 关注人数:

· 联 系 人:甘先生   售前服务  售后服务

· 电 话:0755-27088301,27088362, 手机:075527088301 13823733845 13670034513

· 在线咨询:点击这里给我发消息 点击这里给我发消息

· 每周一品:【高频开关整流模块】

1.PZZ站用电源简介
PZZ智能型变电站站用交流电源系统,简称PZZ站用电源系统,是我公司专门为变电站实现无人值守的要求,而开发的站用双电源智能供电系统。系统完美的解决了双电源供电解决方案。并实现全数字化监测与控制。
1.1 PZZ站用电源的组成
PZZ站用电源系统由ATS双电源转换开关和PSM-J11智能监控器及交流配电组成。
ATS开关实现电气机械双闭锁,从根本上杜绝了两路电源并列投入的可能性。
2.PSM-J11智能监控器
2.1简介
PSM-J11智能监控器实现对ATS开关的智能控制,确保双电源的可靠切换。实现智能控制、电量采集、继电保护、事件记录、及远程“三遥”功能。

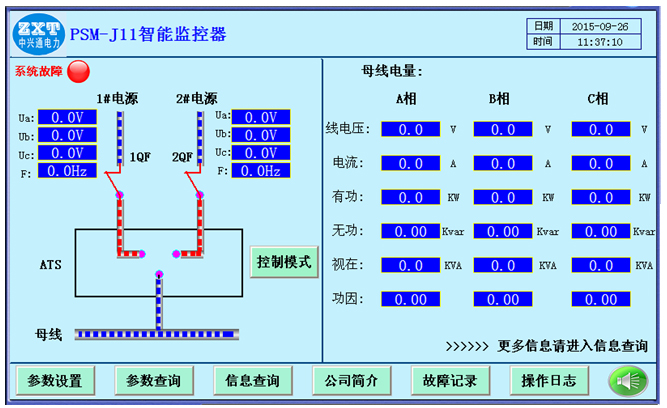

2.2监控器主界面
   主界面直观易懂,系统状态一目发然。显示两路输入交流电压、频率,输入主开关的位置,ATS合闸位置,母线各相电压、电流、有功、无功、视在功率、功率因数、以及各相有功电度、感性无功电能、容性无功电能等。
主界面如下:


需要查看更多数据,可以点击屏幕右下方“>>>更多信息请进入信息查询”直接进入所有交流信息参数查询。


2.3参数设置
2.3.1交流设置
  点击主界面下边的菜单“参数设置”,进入监控器的各项参数设置,监控器设置有多级权限密码,输入用户密码,进入系统参数设置:

系统参数设置界面:

交流设置:
点交流设置,进入如下菜单:设定交流电源的过欠压参数、过流阀值,电压PT变比以及电流CT变比。保存退出有效。


2.3.2开关设置
     点击“开关设置”进入如下界面:设置开关量的输出类型,PSM-J11智能监控器自带7路无源开关量输出,有3路固定为ATS双电源分合闸控制用,有4路输出可根据需求定义,定义代码点击右边“代码查询”。开关状态见信息查询/开关信息查询,查看系统开关状态。



2.3.3通信设置
监控后台通信可按用户要求,采用RS232/485接口以及TIPCP以太网网络通信接口,通信协议默认采用MODBUS协议,也可以采用IEC 103协议及 IEC 61850通信协议等。
2.3.4控制模式设置
此设置需采用高级用户密码来设置,可以设置双电源的类型:ATS开关/接触器,以及延时时间设置,界面如下:其中“过流分闸选择”选项是指,进线电流超过“交流参数”设置中的“交流过流”阀值时,是否要断开ATS,选上表示超过阀值时,将断开ATS,不选则只报警,而ATS不断开。

2.3.5系数校正
      系统可对交流进线电压及母线电压进行校正,成套系统在出厂前均经过严格的检验及检验,用户不要轻意使用校正参数。



2.3.6时间语言设置
       设定系统的时间及语言,语言常规是中文,有用户要求时可以设置为英文或其他外文。
2.3.7用户管理

用户可以设置和更改密码,请小心保管和使用。


2.4控制模式设置
   在进入参数设置时,选择本地控制,退回主界面,点击模拟图右边的
“控制模式”框,出现如下界面:



PZZ智能型变电站站用交流电源系统,简称PZZ站用电源系统,是我公司专门为变电站实现无人值守的要求,而开发的站用双电源智能供电系统。系统完美的解决了双电源供电解决方案。并实现全数字化监测与控制。
1.1 PZZ站用电源的组成
PZZ站用电源系统由ATS双电源转换开关和PSM-J11智能监控器及交流配电组成。
ATS开关实现电气机械双闭锁,从根本上杜绝了两路电源并列投入的可能性。


产品说明书下载
