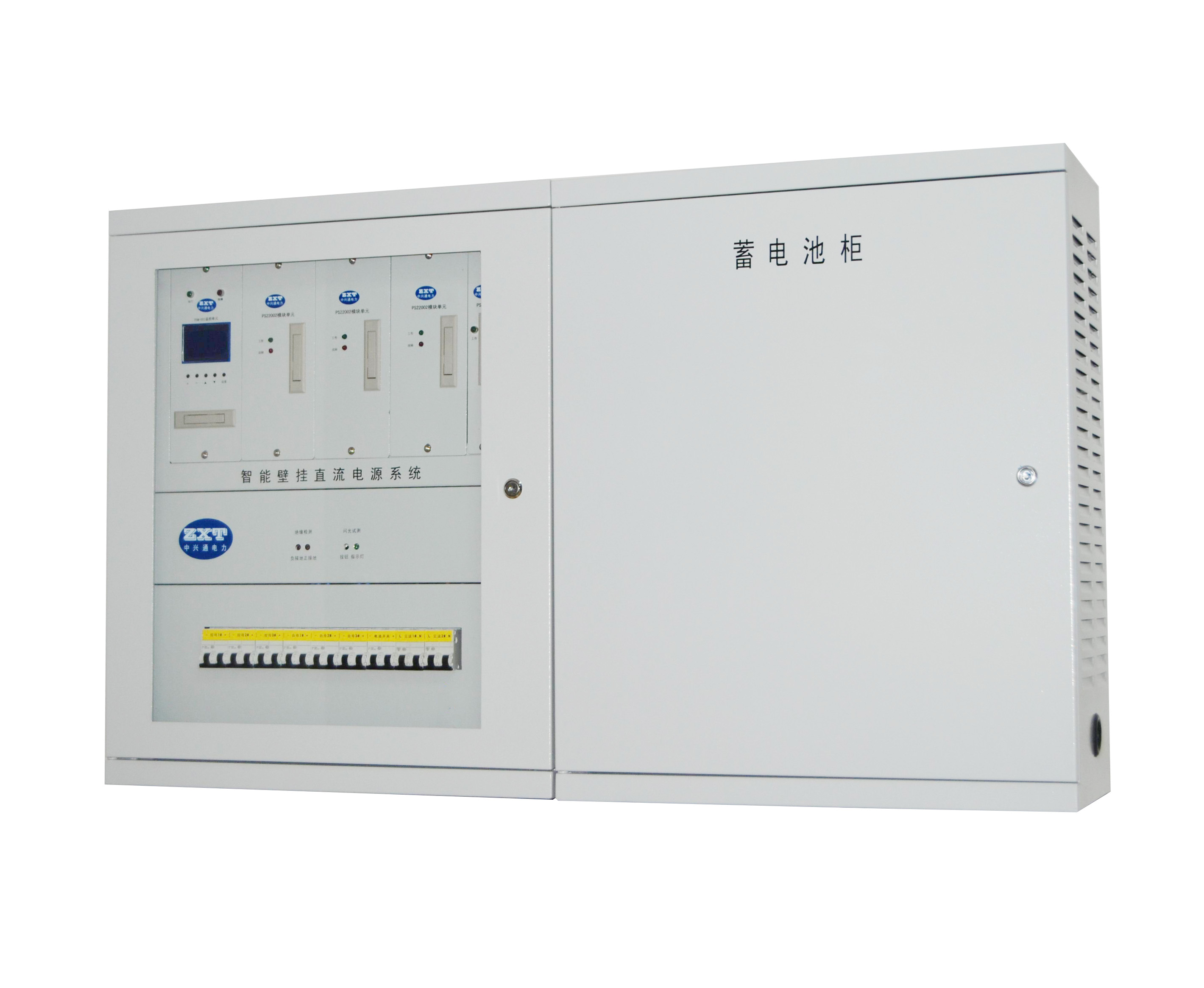

适合构成38AH/220V、65AH/110V以下的系统。

模块、监控单元和降压单元均采用带电插拔结构，安装、维护方便。

可安装3个2.0A/220V、4.0A/110V自然冷模块。

降压单元具有自动硅链降压功能，最大电流2A,冲击电流30A/0.5S。

监控器采用LCD显示，汉字菜单，按键操作，可实现系统参数设置、系统工作参数显示、系统故障指示和系统校准。

监控器具有对电池自动管理的功能。

提供RS232和RS485两种通讯接口选择，提供RTU、CDT、MODBUS三种通讯规约选择,可与电站自动化系统连接。

监控器实现电池电压、控母电压，控母电流、电池充放电电流、模块状态检测。

配电单元提供2路交流输入（可选择一路PT供电）、3路馈电输出。

PT供电时系统自动限制输出功率。

交流输入电压： 220V±20%

PT供电电压(可选)： 100V±10%

电网频率：50Hz±10%

功率因数：≥0.85

输出电压范围：  90V-140V连续可调（对于110V系统）

180V-280V连续可调（对于220V系统）

输出限流：0.2A-2.5A(单模块)

稳压精度： ≤±0.5%

稳流精度： ≤±0.5%

纹波系数： ≤±0.1%

均流度： ≤5%

效率： ≥93%

输出过压保护： 280V±2V(220V), 140V±2V(110V)

绝缘电阻： ≥10M

绝缘强度：输出对地、输入对地、输入对输出施加2KVAC，时间1min无飞弧无闪络。

可闻噪音:  ≤55Db

外形尺寸：560（宽）×680（高）×268（深）

重量：20KG(满配置)

一、 系统外形尺寸

二、系统配置说明

系统采用模块化结构，可根据用户要求灵活配置，输出电压有3种规格：220V,110V；降压单元有2种规格：110V和220V；可输入2路交流自动切换，其中第2路交流可使用PT100V供电，PT供电时自动限制输出功率，确保PT工作正常。

三、系统电气原理图
 四、系统安装

1．壁挂式电源柜的外形尺寸为:680X560X268(高X宽X深),机柜门采用下开结构。安装人员应依工程设计图，在确保便于维护和足够的行人通道等前提下，合理规划安装高度。

壁挂式安装位置示意图

2．确定挂架安装孔位

     如图确定挂架孔位，用记号笔划出安装孔位置，再用冲击钻钻孔。

3．开预留孔

  挂架上固定孔径为Φ9mm，采用的膨胀螺杆规格为Φ8X80mm，所以钻头应选用Φ8，冲孔深应达到60mm。另外，孔位要与墙垂直且防止偏心。
