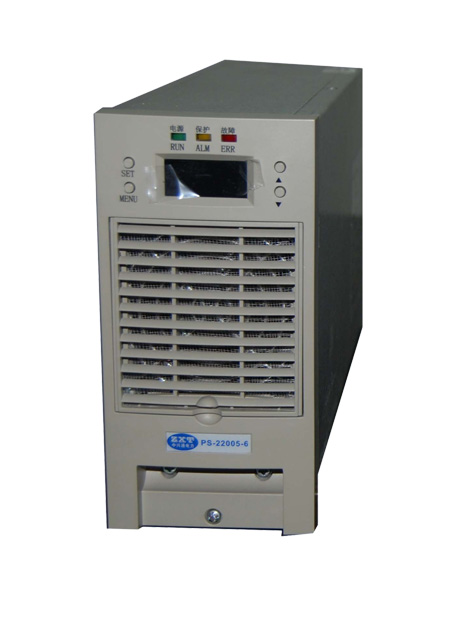

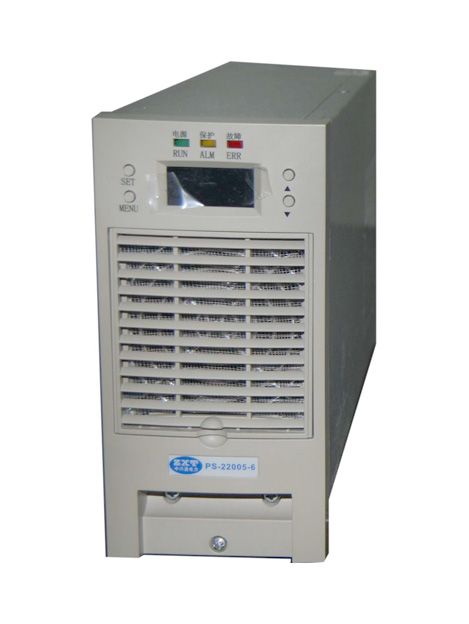

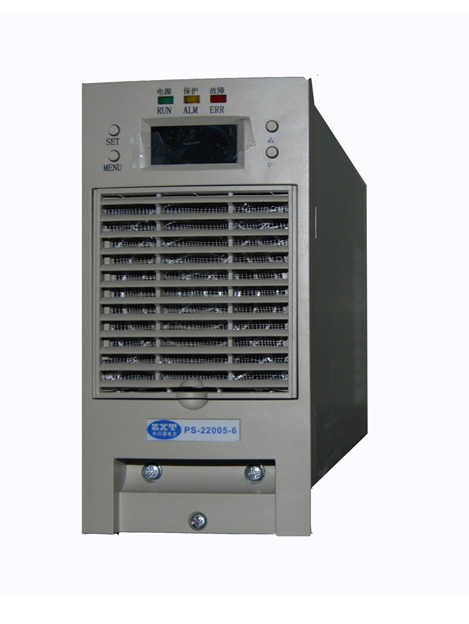

PS22010-6系列智能风冷模块
PS22010-6/PS11010-6系列高频整流模块先进的LLC谐振软开关技术，效率高；采用无源PFC技术，功率因数高；内置完善的EMC设计，满足GB/T 19826-2005标准中EMC相关要求；散热风扇采用温度联合电流控制模式，噪音低，风扇寿命长。
● 输入电压工作范围宽：304VAC～456VAC；
● 采用先进的LLC谐振高频软开关技术，效率高，功率密度高；
● 内置短路回缩保护，即使模块输出长期处于短路状态也不致损坏；
● 采用LED显示，4键操作，人机界面友好；
● 完善的保护及告警功能，包括输入过/欠压、输出过压、过温、过流等；
● 内置多种通讯协议：中兴通协议、MODBUS协议，可自行选用；
● 风机采用温度联合电流控制调速，噪音小，可靠性高；
● 内置可拆卸式防尘网罩，方便维护；
● 内置防反接保护，支持带电热拔插。
表1.1 PS22010-6系列模块技术指标表
|
型 号 项 目 |
参数指标 |
备 注 |
||||
|
PS22010-6 |
PS22005-6 |
PS11010-6 |
||||
|
输入电压 |
380VAC（-20%～+20%） |
-20%～-15%范围限功率 |
||||
|
输出额定值 |
10A/230V |
5A/230V |
10A/115V |
|
||
|
电压调节范围 |
198～286V |
94～143V |
|
|||
|
输出限流范围 |
10%～105%额定电流 |
105%最大限流点 |
||||
|
稳压精度 |
≤0.5% |
|
||||
|
稳流精度 |
≤0.5% |
|
||||
|
纹波系数 |
≤0.5% |
|
||||
|
功率因数 |
≥0.9 |
额定输入、额定输出 |
||||
|
转换效率 |
≥94% |
|||||
|
输出短路回缩 |
回缩电流≤40%额定电流，可恢复 |
|
||||
|
输出过压保护 |
300±5VDC，不可恢复 |
150±5VDC，不可恢复 |
需手动恢复 |
|||
|
欠压限功率 |
320±5VAC（恢复电压325±5VAC） |
半载输出 |
||||
|
输入欠压保护 |
295±10VAC（恢复电压305±10VAC） |
交流电压正常后， 自动恢复工作 |
||||
|
输入过压保护 |
465±10VAC（恢复电压450±10VAC） |
|||||
|
过温保护 |
80℃±5（恢复温度：65℃±5） |
降温后自动恢复 |
||||
|
冷却方式 |
温度和电流联合控制，线性调速 |
|
||||
|
外形尺寸 |
88mm×177mm×310mm（宽×高×深） |
|
||||
|
模块净重 |
≤4Kg |
|
||||
通过长按MENU键（3秒），进行显示和设置菜单切换。
表1.7 参数设置说明表
|
界面内容 |
参数设置信息 |
操作说明 |
|
模块地址 |
A01… |
1、模块地址设置，按SET键进入设置状态，并以1S频率闪烁（未按SET键时，不闪烁，按▲▼操作进行翻页，切换到其它设置菜单），进入设置状态后，按▲▼进行地址加/减更改，可设置为00~31；按SET键确认保存，按MENU放弃保存。 2、在未闪烁时，按▲▼进行翻页，短按MENU键无效，长按（3秒以上）MENU键切换到显示菜单。 |
|
通讯协议 |
P-1/P-0 |
1、通讯协议设置，按SET键进入设置状态，并以1S频率闪烁（未按SET键时，不闪烁，按▲▼操作进行翻页，切换到其它设置菜单），进入设置后，按▲▼进行协议更改， P-1：中兴通协议；P-0：用户协议。按SET键确认保存，按短MENU放弃保存。 2、在未闪烁时，按▲▼进行翻页，短按MENU键无效，长按（3秒以上）MENU键切换到显示菜单。 |
|
分段设置 |
d-1/d-2 |
1、模块分段设置，按SET键进入设置状态，并以1S频率闪烁（未按SET键时，不闪烁，按▲▼操作进行翻页，切换到其它设置菜单），进入设置后，按▲▼进行分段更改，可设置为1d（1段母线）或2d（2段母线）；按SET键确认保存，短按MENU放弃保存。 2、在未闪烁时，按▲▼进行翻页，短按MENU键无效，长按（3秒以上）MENU键切换到显示菜单。 |
|
界面内容 |
参数设置信息 |
操作说明 |
|
模式设置 |
M-A/M-H |
1、模块手动/自动工作模式设置，M-A为自动，M-H为手动，默认为自动状态。按SET键进入设置状态，并以1S频率闪烁（未按SET键时，不闪烁，按▲▼操作进行翻页，切换到其它设置菜单），进入设置后，按▲▼进行分段更改，可设置为A（自动）或H（手动）；按SET键确认保存，短按MENU放弃保存。 2、在未闪烁时，按▲▼进行翻页，短按MENU键无效，长按（3秒以上）MENU键切换到显示菜单。 3、在自动模式下，调压菜单不能修改数据；只有在手动模式下，可以进行调压参数设置。 4、自动模式下，由后台监控调节模块输出电压；手动模式下，输出电压不受后台控制。 |
|
手动调压 |
234 |
1、输出电压手动调压，显示3位数字，按SET键进入设置状态，并以1S频率闪烁（未按SET键时，不闪烁，按▲▼操作进行翻页，切换到其它设置菜单），进入设置后，按▲▼进行加/减，▲增加0.5V，▼降低1.0V；按SET键确认保存，短按MENU放弃保存。 2、在未闪烁时，按▲▼进行翻页，短按MENU键无效，长按（3秒以上）MENU键切换到显示菜单。 |
% 注意:
手动调压按钮可使充电模块输出电压最高达到286V，因此在系统正常时请勿随意调节。由于不同用户选择蓄电池的节数有差异，为安全起见，充电模块的输出在出厂时已整定为234V （标称220V模块）或115V（（标称110V模块）。
LED显示当前的输出电压，通过按动▲或▼，可以查看模块当前的其他工作参数。
表1.5 显示参数定义表
|
界面内容 |
显示信息 |
信息说明 |
备注 |
|
输出电压 |
234 |
实际输出电压 |
模块上电时，先显示模块型号（如H10），5S后自动切换到电压显示栏，如有故障，故障代码优先显示；操作▲▼键进行信息查询。 |
|
输出电流 |
10.0 |
实际输出电流 |
|
|
模块地址 |
01 |
模块当前地址 |
|
|
通讯协议 |
P-1 |
当前通讯协议 |
P-0：用户协议； P-1：中兴通协议 |
|
故障代码 |
E31… |
当前故障信息 |
在出现故障信息时自动弹出 |
当存在故障时，模块的故障灯点亮，LED显示故障信息（代码）。
表1.6 故障代码说明表
|
故障代码 |
E30 |
E31 |
E32 |
E33 |
|
故障内容 |
输出过压告警 |
输出欠压告警 |
过温保护 |
交流过欠压保护 |
|
故障代码 |
E34 |
E35 |
E36 |
|
|
故障内容 |
低压限功率告警 |
原边过流保护 |
输出过压保护 |
|
% 注意:
1、交流输入电压低于323VAC时，模块限功率输出，最大输出50%额定电流。
2、出现保护时，模块会自动关断输出，其中输出过压保护具有自锁功能，确认无故障后须重新上电才能恢复；其它保护在故障排除后（模块带电）立即恢复。
