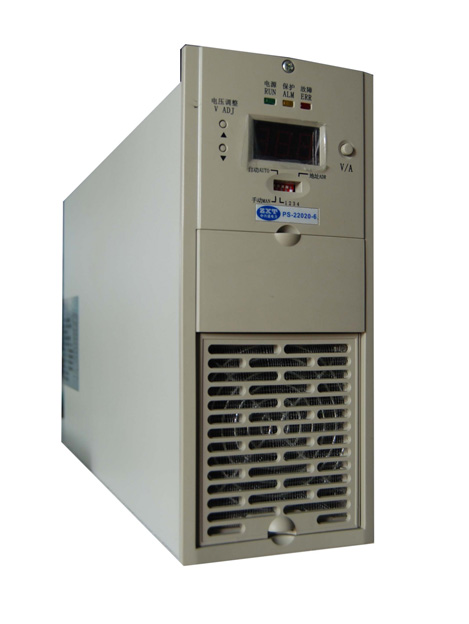

PS22020-6/PS11030高频整流模块采用全桥LLC谐振软开关技术，效率高；采用无源PFC技术，功率因数高；采用自冷和风冷相结合的散热方式，在轻载时自然冷却，符合电力系统的实际运行情况，散热风扇采用温度联合电流控制模式，噪音低，风扇寿命长。
● 输入电压工作范围宽：304VAC～456VAC；
● 采用先进的LLC谐振高频软开关技术，效率大于94%；
● 内置短路回缩保护，即使模块输出长期处于短路状态也不致损坏；
● 采用LED显示，可查询模块的电压、电流、地址及故障信息；
● 完善的保护及告警功能，包括输入过/欠压、输出过压、过温、过流等；
● 风冷方式，风机采用温度联合电流控制调速，噪音小，可靠性高；
● 内置防反接保护，支持带电热拔插。
表2.1 PS22020-6系列模块技术指标表
|
型 号 项 目 |
参数指标 |
备 注 |
|
|
PS22020-6 |
PS11030-6 |
||
|
输入额定电压 |
380VAC（-20%～+20%） |
-20%～-15%范围限功率 |
|
|
输出额定值 |
20A/230V |
30A/115V |
|
|
电压调节范围 |
198～286V |
98～143V |
|
|
输出限流范围 |
10%～105%额定电流 |
105%最大限流点 |
|
|
稳压精度 |
≤0.5% |
|
|
|
稳流精度 |
≤0.5% |
|
|
|
纹波系数 |
≤0.5% |
|
|
|
功率因数 |
≥0.9 |
额定输入、额定输出 |
|
|
转换效率 |
≥94% |
||
|
动态响应 |
恢复时间≤200μs，超调≤±5% |
20%负载跃变到80%负载 |
|
|
输出短路回缩 |
回缩电流≤40%额定电流，可恢复 |
|
|
|
输出过压告警 |
/ |
可由监控模块设置 |
|
|
输出过压保护 |
300±5VDC，不可恢复 |
145±3VDC，不可恢复 |
需手动恢复 |
|
输出欠压告警 |
/ |
/ |
由监控设置 |
|
欠压限功率 |
320±5VAC（恢复电压325±5VAC） |
半载输出 |
|
|
输入欠压保护 |
295±5VAC（恢复电压305±5VAC） |
交流电压正常后， 自动恢复工作 |
|
|
输入过压保护 |
465±5VAC（恢复电压450±5VAC） |
||
|
过温保护 |
80℃±5（恢复温度：65℃±5） |
降温后自动恢复 |
|
|
冷却方式 |
温度和电流联合控制开启，温控线性调速 |
小负载时自冷 |
|
|
外形尺寸 |
110mm×257mm×415mm（宽×高×深） |
|
|
|
模块净重 |
≤8Kg |
|
|
连接好电源和负载，将模块正确插入托架，上电后等待5秒钟左右，模块启动完成，在无故障的情况下，面板上中仅绿色工作指示灯在闪烁，表示模块处于正常的工作状态。
1、工作状态参数查询
LED显示当前的输出电压，通过按动切换开关，可以查看模块当前的其他工作参数。
当存在故障时，模块的故障灯开始闪烁，各灯的工作定义如表2.3所示：
表2.3 工作指示灯定义表
|
指示灯 |
指示内容 |
|
绿 |
工作正常 |
|
黄 |
模块保护，包括交流输入过/欠压、过温、输出欠压等，故障排除后即恢复 |
|
红 |
模块故障：输出过压，需手动重新上电恢复 |
显示故障时，LED显示各个故障代码，故障代码与具体故障对应如表2.4所示:
表2.4 故障代码说明表
|
故障代码 |
E30 |
E31 |
E32 |
E33 |
|
故障内容 |
输出过压告警 |
输出欠压告警 |
过温保护 |
交流过欠压保护 |
|
故障代码 |
E34 |
E35 |
E36 |
|
|
故障内容 |
低压限功率告警 |
原边过流保护 |
输出过压保护 |
|
% 注意:
1、交流输入电压低于323VAC时，模块限功率输出，最大输出电流10A。
2、出现保护时，模块会自动关断输出，其中输出过压保护具有自锁功能，确认无故障后须重新上电才能恢复；其它保护在故障排除后（模块带电）立即恢复。
3.PS11020-6系列半自冷模块
PS11020-6系列产品采用自冷和风冷相结合的散热方式，在轻载时自然冷却，符合电力系统的实际运行情况。采用谐振软开关技术，效率高；采用无源PFC技术，功率因数高，符合DL/T 781-2001中三相谐波标准。
3.1主要特点
● 输入电压工作范围宽：304VAC～475VAC；
● 采用先进的移相谐振高频软开关技术，效率大于90%；
● 内置短路回缩保护，即使模块输出长期处于短路状态也不致损坏；
● 采用LED显示，可查询模块的电压、电流和故障信息；
● 完善的保护及告警功能，包括输入过/欠压、输出过压、过温、过流等；
● 自然冷却与风冷结合方式；
● 散热风扇温控线性调试，工作噪音低，风扇寿命长；
● 内置风扇网罩，防尘设计；
● 完善的EMI设计，符合相关标准；
● 内置防反接保护，支持带电热拔插；
● 面板外框加沿设计，有效消除面板开孔误差所引起的缝隙；
3.2技术指标
表3.1 PS11020-6系列模块技术指标表
型 号
项 目 参数指标 备 注
PS11020-6
输入额定电压 380VAC（-20%～+25%） -20%～-15%范围限功率
输出额定值 20A/115V
电压调节范围 98～143V
输出限流范围 10%～105%额定电流 105%最大限流点
稳压精度 ≤0.5%
稳流精度 ≤0.5%
纹波系数 ≤0.1%
转换效率 ≥94% 额定输入、额定输出
动态响应 恢复时间≤200μs，超调≤±5% 20%负载跃变到80%负载
输出短路回缩 回缩电流≤40%额定电流，可恢复
输出过压告警 / 可由模块监控模块或监控模块设置
输出过压保护 145±3VDC，不可恢复 需手动恢复
输出欠压告警 / 由监控设置
欠压限功率 320±5VAC（恢复电压325±5VAC） 半载输出
输入欠压保护 295±5VAC（恢复电压305±5VAC） 交流电压正常后，
自动恢复工作
输入过压保护 490±5VAC（恢复电压475±5VAC）
过温保护 80℃±5（恢复温度：60℃±5） 降温后自动恢复
冷却方式 温度和电流联合控制开启，温控线性调速 小负载时自冷
（电流大于2A散热器温度高于45度时风扇启动）
外形尺寸 110mm×257mm×415mm（宽×高×深）
模块净重 ≤8Kg
